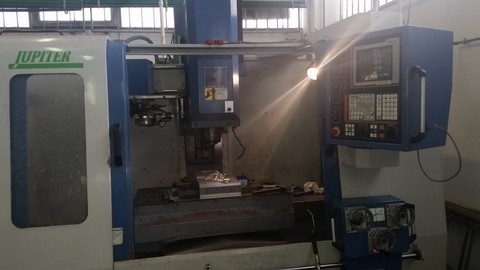

JUPITER JC I° SERIE  - RIGIDITA' E VERSATILITA'
La serie JC è caratterizzata da una linea su guide piane (Turcite Tipo B)
Macchina Robusta in grado di sopportare le sollecitazioni di lavorazioni gravose
Le viti a recircolo di sfere di grado C3 ad alta precisione sono state adottate per garantire massima rigidità, bassa rumorosità e controllo stabile della temperatura.
Il Mandrino 8000/10000 rpm ha una risposta rapida ed un alta efficienza nelle operazioni di foratura e maschiatura.

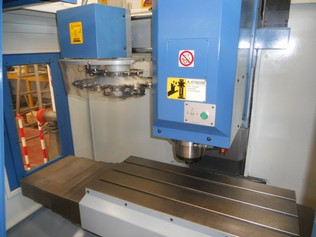

Cambio Utensile di tipo ombrello a 16/20 posizioni
Vasca refrigerante sotto la macchina
Opzionale Evacuatore trucioli a Tappeto
Le Macchine Possono essere personalizzate secondo le proprie esigenze
con vari Accessori opzionali che vanno dal:
Tool setter
Alta pressione attraverso il mandrino 30/60 bar
Industria 4.0 con sistema di rilenvamento e trasmissione dati
Interfaccia Robot
Applicazione 4 o 4/5 Asse

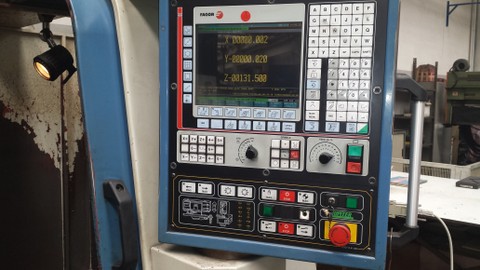

Cnc : Fagor, Fanuc, Mitsubishi, Heidenhain, Siemens
Applicazione 4° 5° Asse
DATI TECNICI

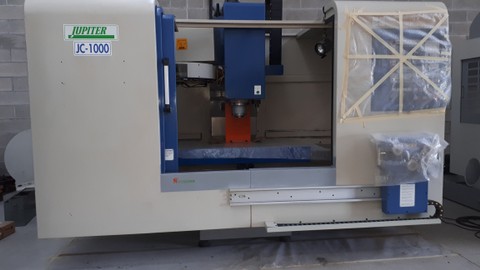

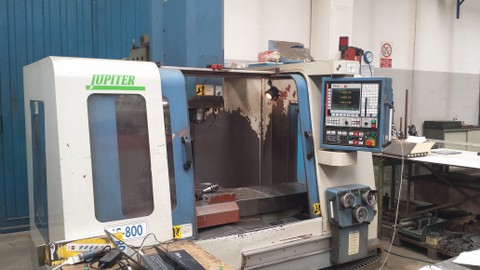

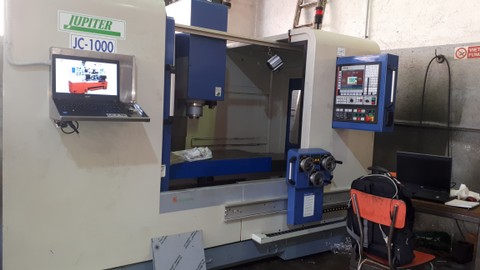

JC - 600JC - 800JC - 1000
Tavola

Dimensioni (mm)
800 x 450
1000 x 450
1200 x 600
Cave T (mm)
3 x 18
3 x 18
5 x 18
Peso Max amissibile
300300900
Corse

X/Y/Z corsa (mm)
500/400/450
750/430/530
900/600/600
Distanza Naso Mandrino Tavola (mm)
150-650
150-650
150-780
Distanza Centro Mandrino Colonna (mm)
470
470
650
Mandrino

Tipo di AttaccoBT - 40
BT - 40
BT - 40
Motore Mandrino standard (Kw)7.5/11
7.5/11
11/15
Velocità Mandrino standard (Rpm)
8000
8000
8000/10000
Cambio Utensili

Numero Posizioni (no Random)
1616
20
Diametro Max adiacente (mm)
808080
Lunghezza Max (mm)
250250250
Velocità Avanzamenti

Rapidi (m/min)
15/15/15
15/15/15
20/20/20
Velocità di lavoro (m/min)
1-10000
1-10000
1-10000
Precisione

Posizionamento (mm)
+/- 0.003/300
+/- 0.003/300
+/- 0.004/300
Ripetibilità
+/- 0.003
+/- 0.003
+/- 0.004
Dimensioni e Peso

Area (mm)
2700 x 2500 x 2510
2700 x 2500 x 2510
2900 x 2500 x 2510
Peso (Kg)
4000
4500
6500
