JUPITER JC I° SERIE  - RIGIDITA' E VERSATILITA'

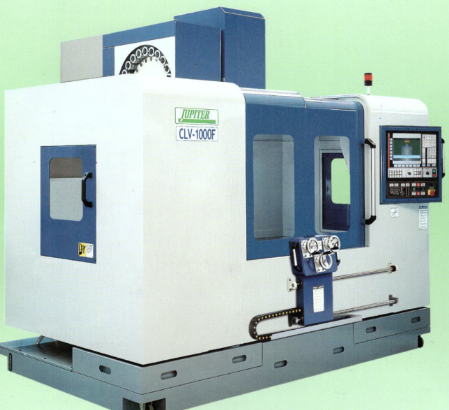

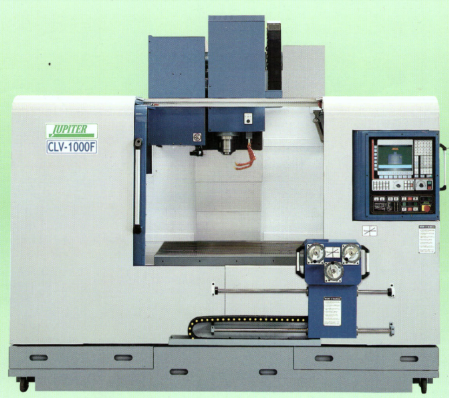

La serie CLV è caratterizzata da una linea su guide lineari a rulli
Macchina Robusta in grado di sopportare accelerazioni ed inversioni di direzione per alte prestazioni
Le viti a recircolo di sfere di grado C3 ad alta precisione sono state adottate per garantire massima rigidità, bassa rumorosità e controllo stabile della temperatura.

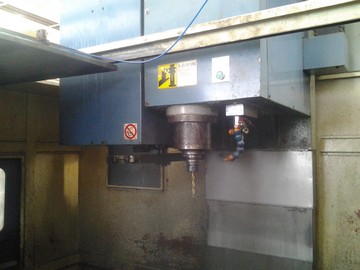

Il Mandrino 10000/120000 rpm ha una risposta rapida ed un alta efficienza nelle operazioni di foratura e maschiatura.

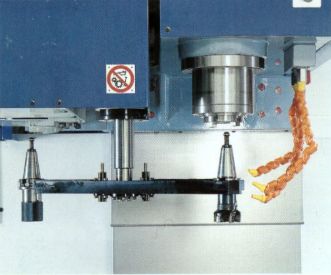

Cambio Utensile di tipo Random 24 posizioni
Vasca refrigerante sotto la macchina
Opzionale Evacuatore trucioli a Tappeto
Le Macchine Possono essere personalizzate secondo le proprie esigenze
con vari Accessori opzionali che vanno dal:
Tool setter
Alta pressione attraverso il mandrino 30/60 bar
Industria 4.0 con sistema di rilenvamento e trasmissione dati
Interfaccia Robot
Applicazione 4 o 4/5 Asse
Cnc : Fagor, Fanuc, Mitsubishi, Heidenhain, Siemens

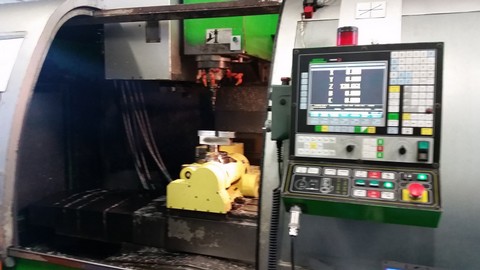

Applicazione 4° 5° Asse
DATI TECNICI

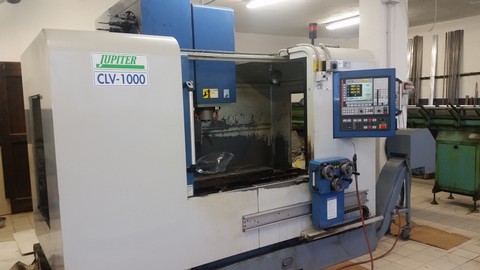

CLV - 800CLV - 1000
Tavola
Dimensioni (mm)
1000 x 600
1200 x 600
Cave T (mm)
5 x 18
5 x 18
Peso Max amissibile
600800
Corse
X/Y/Z corsa (mm)
810/610/610
1010/610/610
Distanza Naso Mandrino Tavola (mm)
150-760
150-760
Distanza Centro Mandrino Colonna (mm)
650650
Mandrino
Tipo di Attacco
BT - 40
BT - 40
Motore Mandrino standard (Kw)
11/15/22
11/15/22
Velocità Mandrino standard (Rpm)10000/12000
10000/12000
Cambio Utensili
Numero Posizioni (no Random)
24/30
24/30
Diametro Max adiacente (mm)
90/18090/180
Lunghezza Max (mm)
250250
Velocità Avanzamenti
Rapidi (m/min)
24/24/24
30/30/24
Velocità di lavoro (m/min)
1-15000
1-15000
Precisione
Posizionamento (mm)
+/- 0.003/300
+/- 0.004/300
Ripetibilità
+/- 0.003
+/- 0.004
Dimensioni e Peso
Area (mm)
2200 x 2500 x 2355
2900 x 2200 x 2355
Peso (Kg)
6500
7200
