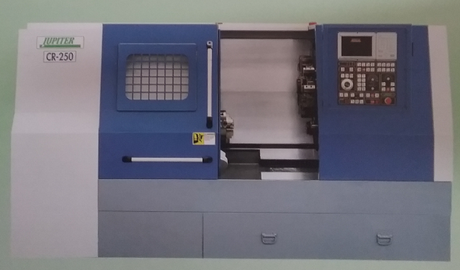

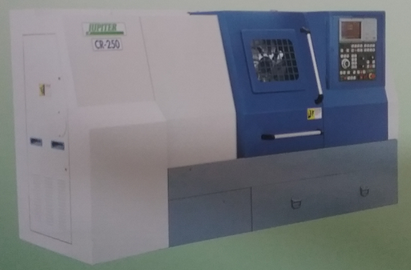

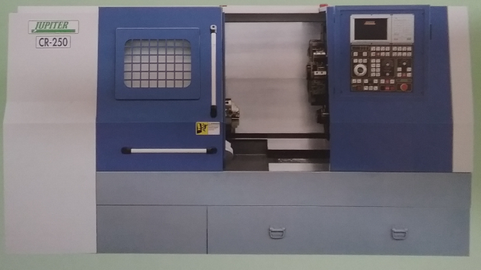

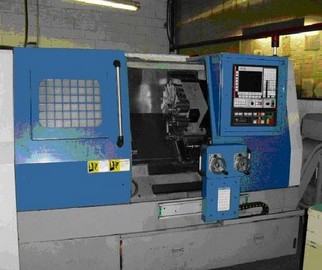

JUPITER JT-CR I° SERIE  - RIGIDITA' E VERSATILITA'
La serie JT è caratterizzata da una linea su guide piane (Turcite Tipo B) con torretta di tipo T o VDI
mentre la Serie CR a differenza monta una torretta motorizzata

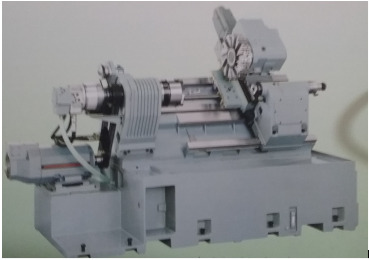

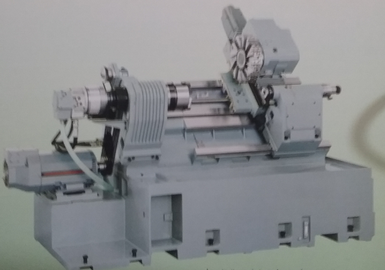

Macchina Robusta in grado di sopportare le sollecitazioni di lavorazioni gravose
Le viti a recircolo di sfere di grado C3 ad alta precisione sono state adottate per garantire massima rigidità, bassa rumorosità e controllo stabile della temperatura.
Il Mandrino 3700/5500 rpm ha una risposta rapida ed un alta efficienza nelle operazioni di Tornitura

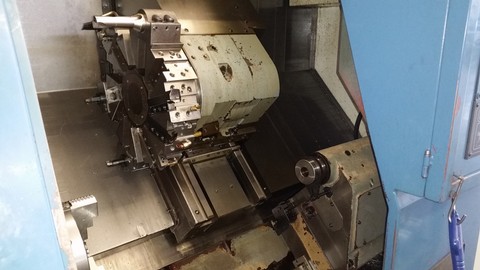

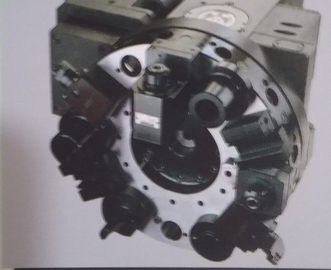

Torretta 10/12 posizioni

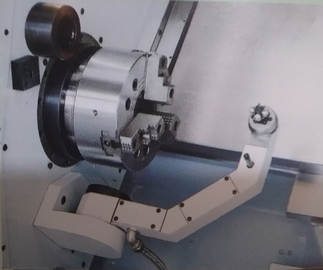

Presetting Utensile
Vasca refrigerante sotto la macchina
Evacuatore trucioli a Tappeto
Le Macchine Possono essere personalizzate secondo le proprie esigenze
con vari Accessori opzionali che vanno dal:
Tool setter
Industria 4.0 con sistema di rilenvamento e trasmissione dati
Interfaccia Robot
Cnc : Fagor, Fanuc, Mitsubishi
Presetting
DATI TECNICI

JT - 150
JT - 250
CR - 150
CR - 250
CR - 250L
Tornibile




Diametro ammesso sul bancale (mm)
460
520
460
520
520
Diametro consigliato di tornitura (mm)
235
340
275
300
300
Diametro massimo di tornitura (mm)
235
340
315
340
340
Lunghezza massinma di tornitura
350
530
550
530
1030
Distanza tra le punte
435
620
635
620
1125
Corse



X  (mm)
180 (150 + 30 )
160 (130 + 30)
180 (150 + 30)
160 (130 + 30)
160 (130 + 30)
Z (mm)
400
590
600
590
1090
Mandrino




Tipo di Attacco ASA
6
8
6
8
8
Diametro del cuscinetto (mm)
100
130
100
130
130
Max passaggio barra
52
75
52
75
75
Diametro Autocentrante
210
250
210
250
250
Potenza Motore (Kw)
11/16 (15/22)
22/33 (30/45)
7.5/11
15/18.5
15/18.5
Velocità Mandrino standard (Rpm)
4800
4200
4800
4200
4200
Cambio Utensili




Torretta  con Baruffaldi / Sauter
12
10/12
12
10/12
10/12
Velocità Avanzamenti




X (m/min)
18
12
18
12
12
Z (m/min)
20
15
20
15
15
Contropunta




Corsa contropunta (mm)
265
490
465
490
990
Corsa canotto (mm)
100
80
100
80
100
Diametro canotto (mm)
80
85
80
85
110
Attacco contropunta (C.M.)
4
3
4
3
4
Dimensioni e Peso




Area (mm)
2120 x 1550 x 1755
2860 x 1520 x 1755
2244 x 1550 x 1755
2860 x 1520 x 1755
3600 x 1540 x 1755
Peso (Kg)
2500
4500
3200
4500
5500
