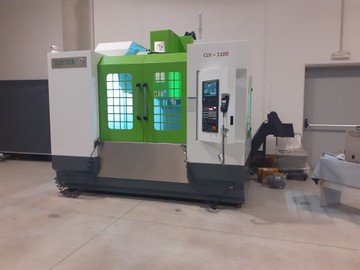

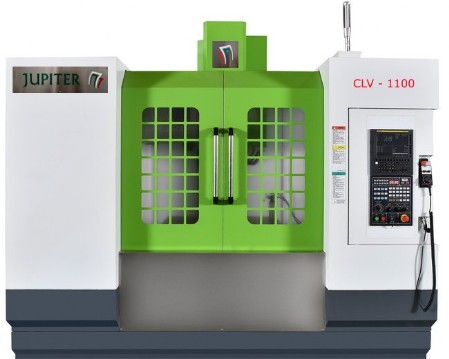

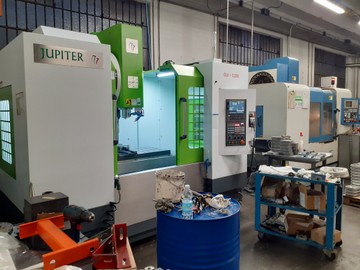

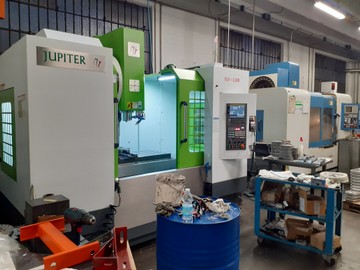

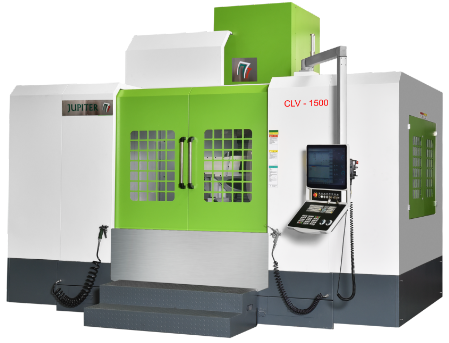

LA SERIE CLV - RIGIDITA' E VERSATILITA'
L'ampia base di appoggio conferisce alla macchina maggiore stabilità e rigidità
Il design della colonna a " Spina di Pesce" per mezzo di supporti interni che ne aumentano la resistenza alla distorsione, consente di supportare tagli pesanti e deformazioni operative ad alta velocità.
La sella con un design " doppia T " estende la campata di contatto, migliorando la resistenza alla torsione, la stabilità dinamica assicurando alte velocità.

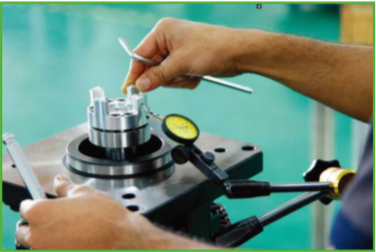

Il Banco da lavoro posizionato sull'asse " X " è concepito per garantire una precisione a lungo termine.
Le viti a recircolo di sfere di grado C3 ad alta precisione sono state adottate per garantire massima rigidità, bassa rumorosità e controllo stabile della temperatura.
Per lo scorrimento degli Assi si sceglie di montare guide temprate con pattini a rulli precaricati a gioco zero consentendo di raggiungere la piena capacità di carico in tutte le direzioni
Il Mandrino ad alta velocità da 10000/12000/15000 rpm ha una risposta rapida ed un alta efficienza nelle operazioni di foratura e maschiatura.

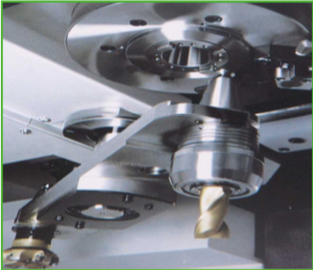

Cambio Utensile di tipo Random a 24/30 posizioni con braccio di scambio
Vasca Refrigerante posta sul retro per permettere la semplice manutenzione ed avere maggiore ossigenazione del liquido refrigerante
Evacuatore trucioli a Tappeto con velocità variabile del nastro, regolabile in funzione del tipo di materiale lavorato.
Le Macchine Possono essere personalizzate secondo le proprie esigenze
con vari Accessori opzionali che vanno dal:
Tool setter
Alta pressione attraverso il mandrino 30/60 bar
Industria 4.0 con sistema di rilenvamento e trasmissione dati
Mandrino Diretto 20000/240000 rpm
Interfaccia Robot
Applicazione 4 o 4/5 Asse
Cnc : Fagor, Fanuc, Mitsubishi, Heidenhain, Siemens
Applicazione 4° 5° Asse
DATI TECNICI
| CLV - 500 | CLV - 700 | CLV - 900 | CLV - 1100 | CLV - 1300 | CLV - 1500 | |
Tavola | ||||||
Dimensioni (mm) | 650 x 400 | 750 x 420 | 1000 x 600 | 1200 x 600 | 1500 x 800 | 1700 x 800 |
Cave T | 14-3 x 125 | 18-3 x 125 | 18-5 x 100 | 18-5 x 100 | 18-5 x 95 | 18-5 x 95 |
Peso Max amissibile | 300 | 400 | 800 | 900 | 900 | 1100 |
Corse | ||||||
X/Y/Z corsa (mm) | 500/400/450 | 750/430/530 | 900/600/600 | 1100/600/600 | 1300/800/700 | 1500/800/700 |
Distanza Naso Mandrino Tavola (mm) | 80-530 | 80-580 | 130-730 | 130-730 | 113-813 | 113-813 |
Distanza Centro Mandrino Colonna (mm) | 434 | 466 | 637 | 637 | 850 | 850 |
Mandrino | ||||||
| Tipo di Attacco | BT - 40 | BT - 40 | BT - 40 | BT - 40 | BT - 40 | BT - 40 |
| Motore Mandrino standard (Kw) | 7.5/11/15 | 7.5/11/15 | 11/15/22 | 11/15/22 | 11/15/22 | 11/15/22 |
| Velocità Mandrino standard (Rpm) | 10/12/15/20000 | 10/12/15/20000 | 10/12/15/20000 | 10/12/15/20000 | 10/12/15/20000 | 10/12/15/20000 |
Cambio Utensili | ||||||
Numero Posizioni | 24 | 24 | 24 | 24/30/40 | 24/30/40 | 24/30/40 |
Diametro Max adiacente (mm) | 78/150 | 78/150 | 78/150 | 78/150 | 78/150 | 78/150 |
Lunghezza Max (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
Velocità Avanzamenti | ||||||
Rapidi (m/min) | 48/48/48 | 48/48/48 | 36/36/24 | 36/36/24 | 24/24/24 | 24/24/24 |
Velocità di lavoro (m/min) | 1-15000 | 1-15000 | 1-12000 | 1-12000 | 1-12000 | 1-12000 |
Precisione | ||||||
Posizionamento (mm) | +/- 0.003/300 | +/- 0.003/300 | +/- 0.004/300 | +/- 0.004/300 | +/- 0.004/300 | +/- 0.004/300 |
Ripetibilità | +/- 0.003 | +/- 0.003 | +/- 0.004 | +/- 0.004 | +/- 0.004 | +/- 0.004 |
Dimensioni e Peso | ||||||
Area (mm) | 2000 x 2360 x 2550 | 2400 x 2600 x 2850 | 2900 x 2947 x 2900 | 2900 x 2947 x 2900 | 3780 x 3400 x 3080 | 4150 x 3400 x 3080 |
Peso (Kg) | 3500 | 5000 | 7000 | 8300 | 11000 | 12000 |
